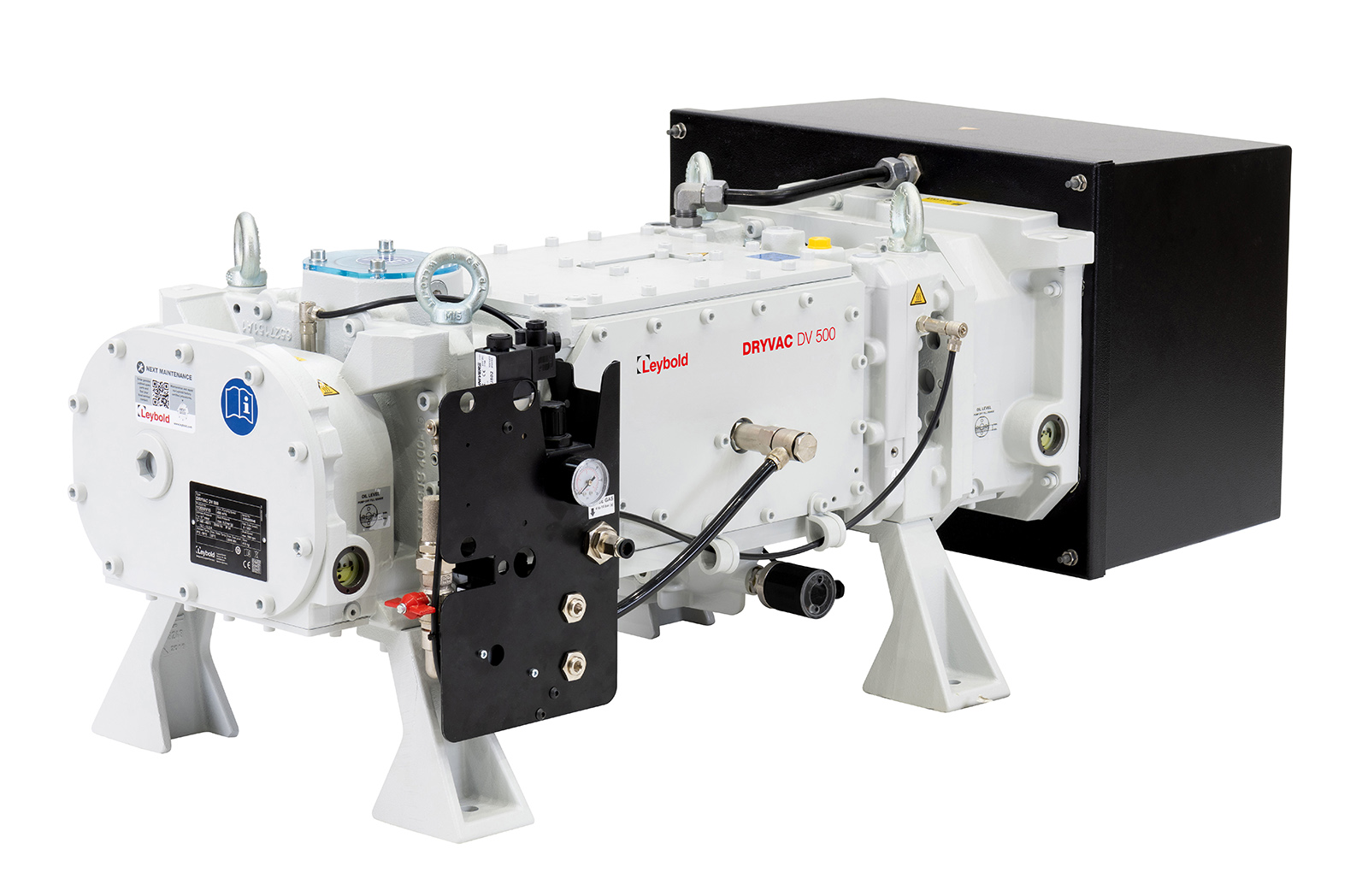

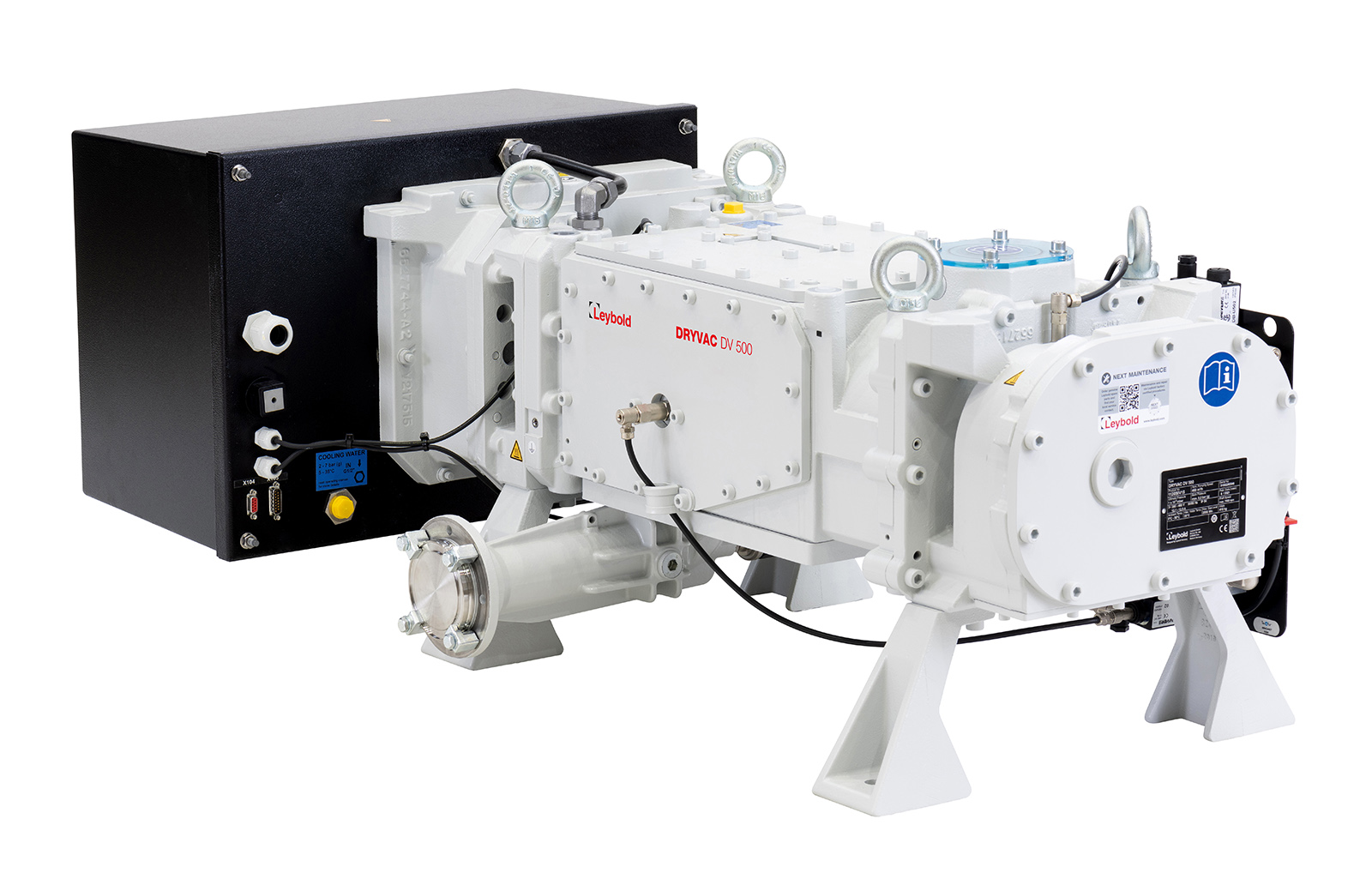

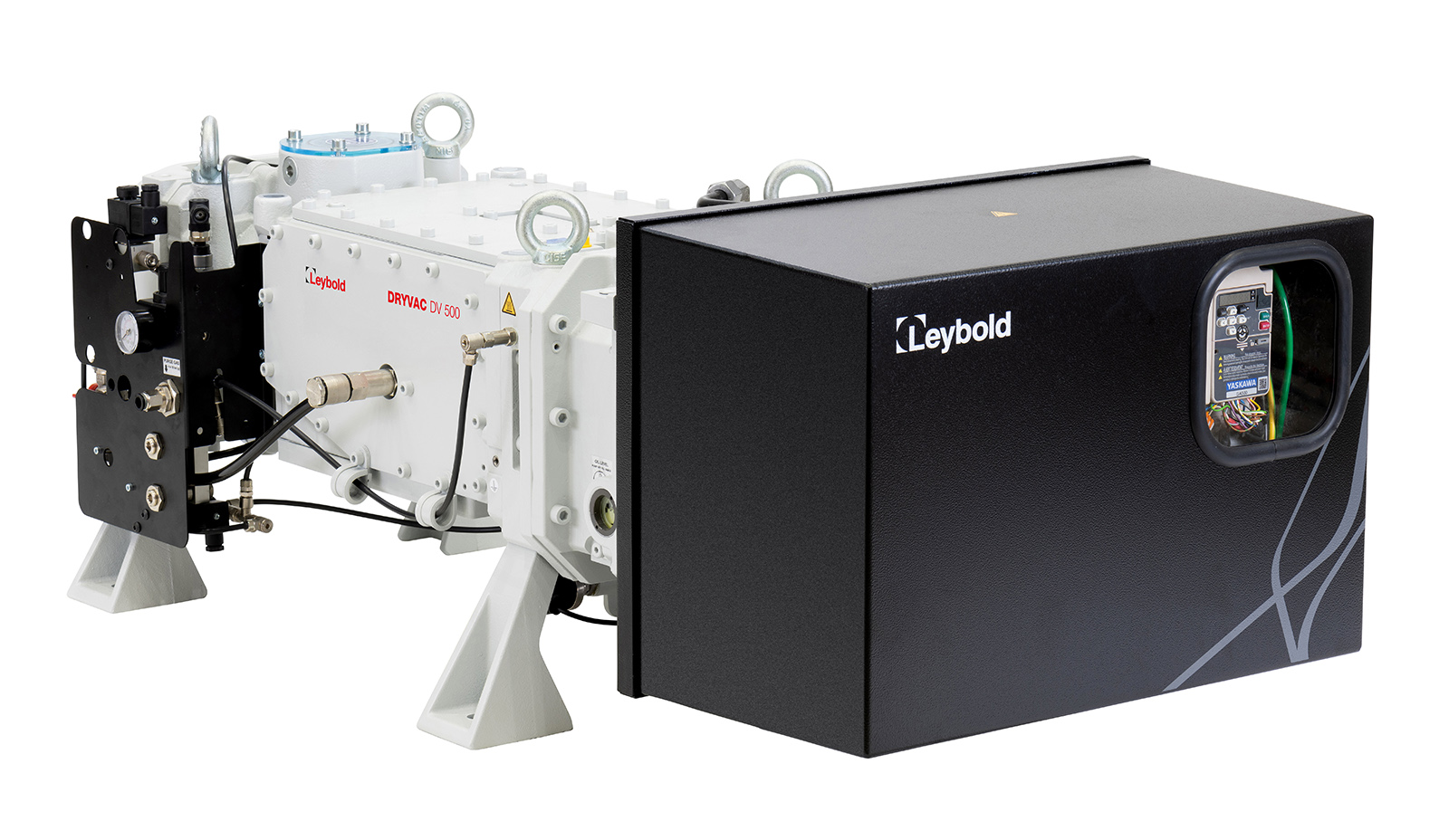

DRYVAC DV 500
| Enddruck: | < 0.01 mbar |
| Inlet connection: | DN 63 ISO-K |
| Saugvermögen: | 460 m3/h |
Bitte anmelden um Preise zu sehen.
DRYVAC DV 500
DRYVAC DV 500 380-480V , 50/60Hz
Trocken verdichtende Schrauben-Vakuumpumpe
Merkmale:
- Hermetisch dichte Schraubenvakuumpumpe mit integriertem Frequenzumrichter
- Einfache mechanische und elektrische Integration
- Integrierte Schutzfunktionen durch Temperatur-, Abgasdruck- und Stromverbrauchsüberwachung
- Geringer Platzbedarf durch kompakte Bauweise
- Geringer Energieverbrauch durch optimierte Rotorgeometrie und innovatives Motordesign mit Effizienzklasse IE3
- Unempfindlich gegen Staub
- Hohes Saugvermögen auch bei hohen Ansaugdrücken
Technische Daten:
- Nennsaugvermögen: 500 m3/h

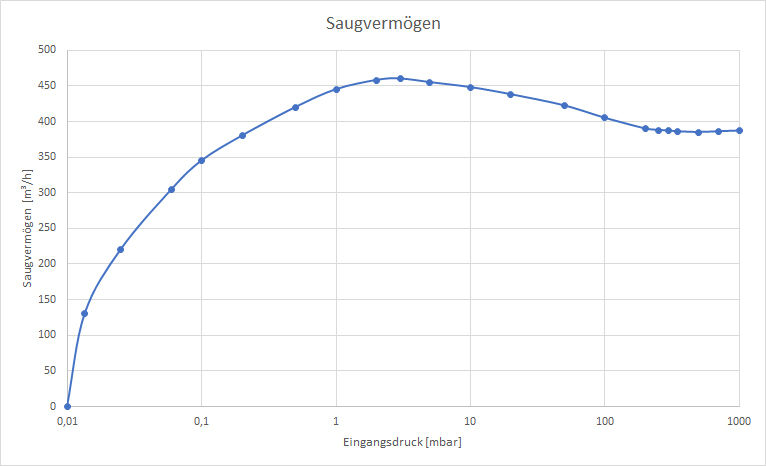

- Max. effektives Saugvermögen: 460 m3/h
- Enddruck (ohne Spülung): 1 x 10-2 mbar
- Integrale Leckrate: 1 x 10-4 mbar l/s
- Gewicht: ca. 490 kg
- Geräuschpegel bei Enddruck mit Schalldämpfer oder angeschlossener starrer Abgasleitung: 65 dB(A)
- Anschlussflansch, saugseitig: DN 63 ISO K
- Anschlussflansch, ausgangsseitig: DN 63 ISO K
- Elektrischer Anschluss: 380-460 V / 50/60 Hz
- Elektrische Nennleistung: 11 kW
- Elektrische Leistungsaufnahme bei p < 5 mbar: 4,4 kW
- Abmessungen der Pumpe [mm]: 1240 x 612 x 478
- Kühlung: Wasser
- Kühlwasserverbrauch, nominal: max. 8 l/min
- Wasserdruck min/max: 2/7 bar (Überdruck)
- Kühlwassereintrittstemperatur: 5 - 35 °C
- Wellenspülgas (immer): 6 SLM
- Spülgasversorgungsdruck: 4 - 16 bar (Überdruck)
- Ölfüllung Motor-/Getriebeseite: 1,0 l (Esteröl)
- Zulässige Umgebungstemperatur: 5 - 50 °C
- Schutzart EN 60529: IP54
Überwachung:
- Druckschalter auf der Abgasseite (1,2 bar abs.)
- Temperatur Pumpengehäuse
- Temperatur Motor
- Strombegrenzung durch Frequenzumrichter
Ausstattung:
- Integrierter Frequenzumrichter
- Elektropneumatisches Gasballastventil 24 VDC
- Spülgasventil 24 VDC
Medienversorgung:
- Elektrische Versorgung: Klemmbrett
- Kommunikation: E/A 15 subD , RS485 9 subD
- Kühlwasserversorgung: 2 x G 1/2 Zoll. (Buchse)
- Spülgasanschluss: D10-Steckverbindung
Mitgelieferte Ausrüstung:
- DRYVAC in der Ausführung wie oben beschrieben
- Betriebsmedium (bereits eingefüllt)
Zubehör (separat erhältlich):
- 119002 Schalldämpfer
- 112003A14 Federbelastetes Scheibenrückschlagventil 63 ISO K
- 112003A03 Roots-Adapter für WS(U) 501/WH 700
- 112003A04 Roots-Adapter für WS(U) 1001
- 112003A05 Roots-Adapter für WS(U) 2001
- 112003A07 Roots-Adapter WH 2500 auf DV 500
- 112003A10 Roots-Adapter WH 4400/7000 auf DV 500
